在图像背景上放置标记

地图中标记的背景不必为地理背景；可以将标记放置在任何空间背景上。可以使用图像图层，而非地图图层。例如，图像图层中的图像可以表示人体，您可以放置标记来显示医疗数据或酒店的绘图，其中会显示客房入住率或其他数据。但是，将标记放置在图像图层之上要求您的数据必须包含相应的 X 坐标和 Y 坐标。

关于此任务

示例

下面的数据表包含八月份某个区域的天气数据。这些天气类型包括 Sun、Partly clouded 和 Showers：

假设您想要使用下面的图像来呈现天气类型。在下面的图中，放置分别指示晴朗、少云和雨天总天数的标记：
背景图像

下面内容详细说明了如何将标记放在图像上相应的位置。关键在于，让图像和标记共用坐标参考系统。

为此，想象一下坐标系在图像之上的情景（如下图所示）。可指定任何 X 轴和 Y 轴值范围，前提是这两个轴上使用相同的刻度。在这个设想的坐标系中，X 轴值范围为从 0 到 10，Y 轴的值范围为从 0 到 5：

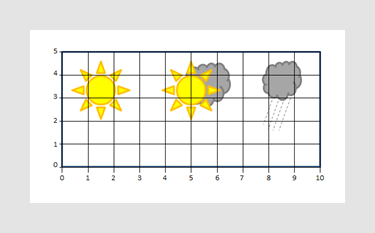

图像顶部的坐标参考系统

然后使用这个设想的坐标系将坐标分配给标记位置，并将它们作为 X 列和 Y 列添加到数据表。'Sun' 标记放置在 (1.5,1)，'Partly clouded' 标记放置在 (5,1)，且 'Showers' 标记放置在 (8.3,1)。

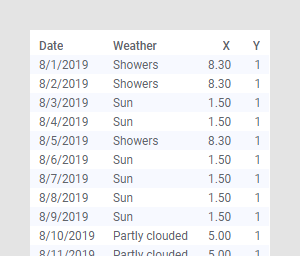

包含坐标的数据表

对于标记放置在图像之上的地图，现在已完成其所有设置。

加载数据表，并创建地图。
打开地图的图表属性。
在图层列表中，删除“地图层”。
有关如何删除图层的详细信息，请参见使用图层。
添加新的图像图层。
在图表属性中，找到要从中选择图像的部分，然后单击“浏览”。
在已安装客户端的图表属性对话框中，从“数据”页面完成此操作。在 Web 客户端的图表属性弹出窗口中，则在“图像”部分完成此操作。
对于所有图层（图像图层、包含数据的标记图层和地图本身），将坐标参考系统设置为“无”。

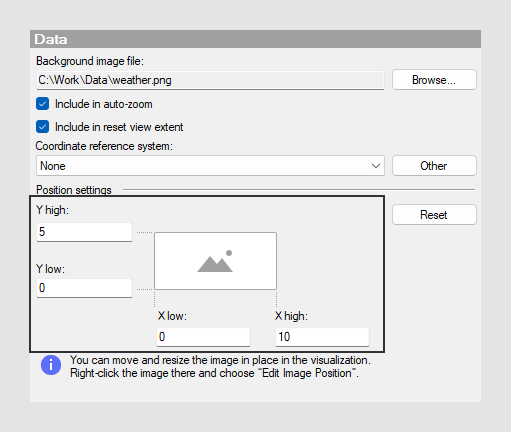

在图像图层的图表属性中，找到“位置设置”。

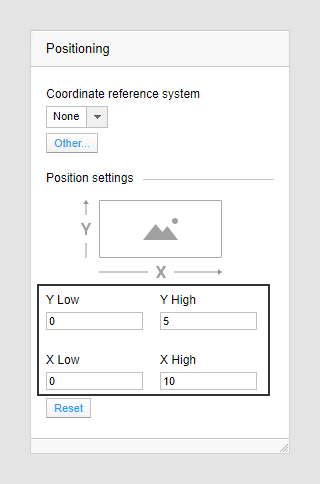

在已安装客户端的图表属性对话框中，从“数据”页面完成此操作。在 Web 客户端的图表属性弹出窗口中，它位于“定位”部分。
在“位置设置”下，输入用于指定设想的坐标参考系统（即已在其中设置标记坐标的坐标参考系统）的最大和最小 X 值及 Y 值。

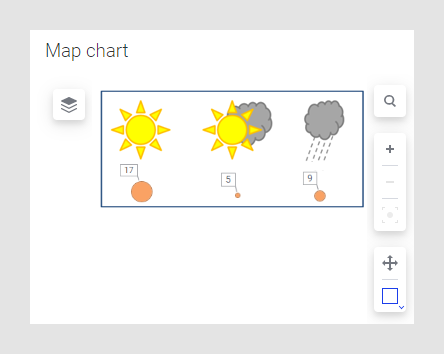

结果如下所示。除上述步骤外，标记的标签和大小设置为 Count(Weather)。

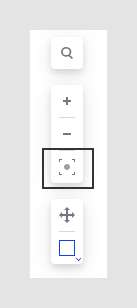

提示：在地图的导航控件中，根据需要单击“缩放至筛选项”。

提示：有助于确定图像范围的另一种方法是：在添加实际图像前，先筛选要在图像上放置的数据。例如，要将具有不同“非洲”动物的绘图放置在地图上，如果有个显示形状的要素图层，则可以先筛选掉除“非洲”之外的所有形状，然后再添加该图像。这会自动将图像添加到“非洲”形状的后方（或前方），您可以稍后微调其定位。
