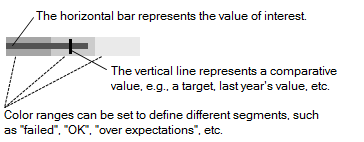

Os gráficos de espadas são usados ​​para comparar um valor, representado por uma barra horizontal, para um outro valor, representado por uma linha vertical, e relacionar as faixas de boa qualidade.

A ideia geral dos gráficos de espadas é que eles podem ser incluídos diretamente onde são necessários, no contexto de uma tabela gráfica ou em uma área de texto, para fornecer informações rápidas. No exemplo abaixo, o gráfico de espadas reside em uma tabela gráfica:

Ele compara o desempenho de vendas de especiarias em diferentes regiões este ano com o desempenho de vendas do ano passado. As faixas de cores de fundo são faixas qualitativas. No exemplo acima, eles podem, por exemplo, indicar que se a barra se encontra dentro da faixa de cores mais à esquerda, o desempenho de vendas é ruim, enquanto que se estiver dentro da faixa de cores mais à direita, o desempenho de vendas é bom. Para obter informações gerais sobre cores, consulte Trabalhando com cores.

Nas Configurações do gráfico de espadas, você especifica o que mostrar no gráfico de espadas. Calcular valores usando especifica a coluna, hierarquia ou expressão desejada em que basear a barra horizontal, enquanto Calcular valores comparativos usando define os valores para a linha vertical.

Você também pode ajustar o Intervalo. Mín determina o limite inferior e Máx determina o limite superior da escala. Se for deixado em branco, o intervalo se ajustará automaticamente aos valores mais baixos e mais altos nos dados filtrados. Clique em Definir como Intervalo Atual para definir o mínimo e o máximo para os valores filtrados no momento. A opção Incluir origem garante que o valor 0 seja sempre incluído no gráfico de espadas, independentemente da filtragem. Para obter informações gerais sobre escalas e rótulos em visualizações, consulte Ajustando escalas em eixos.

Gráfico de espadas em áreas de texto

Na área de texto, o gráfico de espadas pode ser mostrado com uma escala, como visto abaixo:

Você pode personalizar a escala de diferentes maneiras nas Configurações do gráfico de espadas. Na seção Rótulos da escala, você pode especificar se os rótulos da escala devem estar visíveis selecionando Mostrar rótulos. Você pode mostrar os rótulos da escala Horizontalmente ou Verticalmente e escolher o Número máximo de rótulos para melhorar a legibilidade em escalas com muitos valores.

Os gráficos de espadas podem ser configurados para serem limitados por marcações, filtros ou expressões, como qualquer visualização tradicional, ou podem ser bloqueados para mostrar valores fixos usando as configurações nas propriedades de Dados do gráfico de espadas.
