调整标记的绘制顺序

如果标记之间存在部分或全部覆盖的情况,则指定标记的绘制顺序会很有用。然后,可将某些所需标记在图表中前移,并将其他标记后移。

关于此任务

调整默认绘制顺序时,可以使用指定数据列中的值定义绘制标记的顺序。对于数字列,可以先绘制代表最低值的标记,最后绘制最高值,反之亦然,对于基于文本的列,绘制顺序可以按字母顺序排列。但是,可以更改列中值的排序顺序

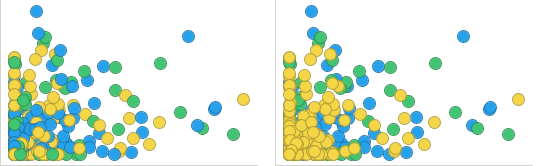

以下是调整绘制顺序的示例。左侧图表显示了按指定列着色的标记的默认绘图。除了标记的绘制顺序外,右侧图表与左侧图表相同。通过使用颜色列也可以定义绘制顺序,首先绘制蓝色标记,然后绘制绿色标记,最后黄色标记覆盖在其他标记之上。


不同绘制顺序的示例

开始之前

已创建带标记的图表。图表可以是散点图或带有标记的地图。

过程

  1. 右键单击带标记的图表,然后在打开的菜单中选择“属性”
    此时将显示“属性”弹出窗口。
  2. 单击“绘制顺序”
    此时会显示“绘制顺序”部分。
    绘制顺序部分
  3. “绘制顺序”列表中,选择用于定义标记绘制顺序的数据列。
    标记使用列值的排序顺序绘制。

结果

标记使用列值的排序顺序绘制。
提示: 如果要按照相反的顺序绘制标记,请选中“反转标记的绘制顺序”复选框。前标记将会后移,后标记将会前移。
在右上角的图表中反转绘制顺序将首先绘制黄色标记,最后绘制蓝色标记。
反转标记的绘制顺序
