Adición de una capa de indicador

Los indicadores muestran coordenadas de posición en un mapa. Los indicadores son formas personalizables que se colocan en el mapa en función de las coordenadas de posición (latitudes y longitudes) o de la información geográfica proporcionada en los datos, los cuales representan códigos postales, ciudades, condados, regiones o países.

Antes de empezar

Los datos deben contener información geográfica o de posición. Si los datos no contienen coordenadas geográficas (latitud y longitud), los indicadores se pueden colocar de forma automática en el centro de las áreas administrativas admitidas.

Procedimiento

  1. Haga clic con el botón derecho en la visualización del gráfico de mapa y, en el menú, haga clic en Propiedades.
    Se abre la ventana emergente Propiedades con la ventana emergente Gráfico de mapa que muestra las capas actuales en orden (de arriba abajo).
  2. Haga clic en Agregar nueva capa en la parte inferior de la lista de Gráfico de mapa.
    Se mostrará una lista de las opciones de capa.
  3. En la lista, haga clic en Capa de indicador.
  4. En el menú que se abre, seleccione la tabla de datos desde la que se agregarán los indicadores, ya sea una de sus propias tablas de datos de la parte superior del menú, o una de las tablas de geocodificación disponibles.
    La capa de indicador se agregará a la lista de capas Gráfico de mapa, se abrirá la lista Propiedades de la capa y la capa se agregará al gráfico de mapa con su configuración predeterminada.
  5. Opcional: Arrastre y coloque la capa en otra posición de la lista.
  6. Revise las propiedades del gráfico de mapa para precisar la visualización.
    Consejo: Puede reutilizar la configuración de una capa ya existente. Seleccione Capa duplicada en la ventana emergente Propiedades para duplicar la capa seleccionada en el mismo gráfico de mapa o agregar una copia de una capa de otro gráfico de mapa en el análisis. Consulte Duplicación de una capa para obtener instrucciones detalladas.

Posicionamiento de indicadores en el mapa

Use la propiedad Ubicación geográfica si desea efectuar cambios en el intento automático de colocar elementos geográficos. Seleccione Basada en nombres (geocodificación) para colocar los indicadores según el nombre geográfico en los datos. Los indicadores de los nombres geográficos se colocan automáticamente (mediante las tablas de geocodificación) en sus correspondientes coordenadas geográficas en el mapa. Para obtener más información sobre la geocodificación, consulte el tema Qué es la geocodificación en la Ayuda de Spotfire Analyst. Seleccione Basada en coordenadas para colocar los indicadores con la ayuda de columnas en sus datos que contienen coordenadas.

Ejemplo de capa de indicador

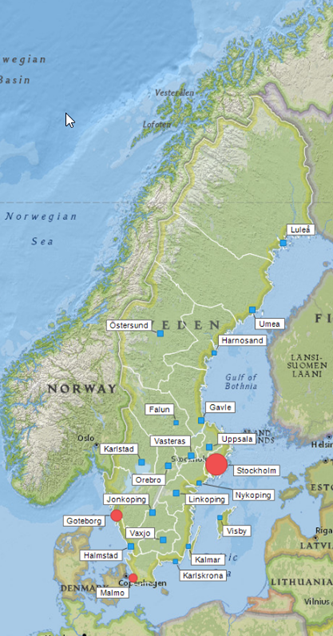

Este gráfico de mapa muestra Suecia con una capa de características semitransparente que exhibe las fronteras entre condados, e incluye una capa de indicador con las siguientes propiedades.

  • Título se establece como Sweden county capitals.
  • Aspecto se establece como opaco.
  • Datos se establece como Sweden county capitals con marcas.
  • Ubicación geográfica se define como basada en coordenadas.
  • Forma se establece como Forma por valores de columna y la columna se define para mostrar ciudades de más de 200.000 habitantes. (Tres ciudades, Estocolmo, Malmö y Gotemburgo cumplen con esta condición [TRUE], por lo que sus formas son círculos rellenos, mientras que las de las demás capitales de condados son cuadrados).
  • Leyenda se habilita y se muestra con Marcas, Color por, Forma por y Tamaño por.
  • Color se establece como Esquema de color con dos colores y Color por se establece como Sum(Population 2015) de modo que las ciudades y los pueblos más pequeños aparezcan en azul y las ciudades grandes aparezcan en rojo.
  • Tamaño se establece como Tamaño por Sum(Population 2015) con el tamaño de indicador ligeramente ampliado. (El indicador correspondiente a Estocolmo es mucho más grande, pero los indicadores más pequeños siguen siendo visibles).
  • Orden de dibujo no se establece debido a que no hay indicadores que se superpongan en el mapa.
  • Vibración no se establece debido a que no hay indicadores que se superpongan en el mapa.
  • Conexión de línea no se establece.
  • Etiquetas se establece para mostrar los nombres de todas las capitales de condados.


Indicadores mostrados en un mapa
