Criando um gráfico de densidade

O gráfico de densidade mostra como os dados numéricos, agrupados em intervalos, são distribuídos entre os eixos X e Y. Para visualizar a densidade, isto é, visualizar em que medida os marcadores se sobrepõem totalmente, a configuração Por cor é usada.

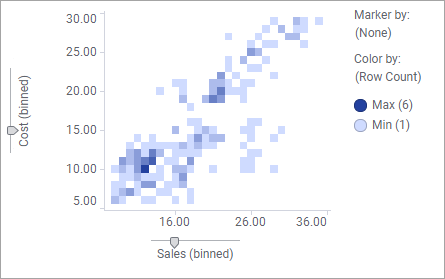

Gráfico de densidade

Os marcadores que representam os valores categorizados são formatados como blocos em uma grade.

Um gráfico de densidade é criado a partir de uma visualização de gráfico de dispersão, mas um gráfico de densidade pré-configurado pode aparecer como uma das visualizações recomendadas quando você seleciona duas colunas de dados numéricos no submenu Dados na análise. Dessa forma, você pode adicioná-lo simplesmente arrastando-o até a tela de visualização. Se quiser criar o gráfico de densidade do zero, siga o procedimento abaixo.

Procedimento

  1. Na barra de autoria, clique em Tipos de visualização para abrir o submenu.
  2. Arraste o tipo de visualização Gráfico de dispersão até a posição desejada na página de análise.
    É apresentada uma sugestão de gráfico de dispersão.
  3. Selecione a coluna numérica para exibir no eixo X.
  4. Selecione a coluna numérica para exibir no eixo Y.
  5. Faça a compartimentação automática do eixo X e do eixo Y.
  6. Certifique-se de que a opção Marcador por esteja definida como (Nenhum).
  7. Defina Por cor como (Contagem de linhas).
  8. Clique com o botão direito do mouse no gráfico de dispersão e selecione Propriedades.
    O pop-up Propriedades é exibido.
  9. Selecione Forma.
    A seção Forma é exibida.
  10. Selecione Marcadores lado a lado.
  11. Arraste os controles deslizantes nos eixos para ajustar o número de compartimentos.

Exemplo

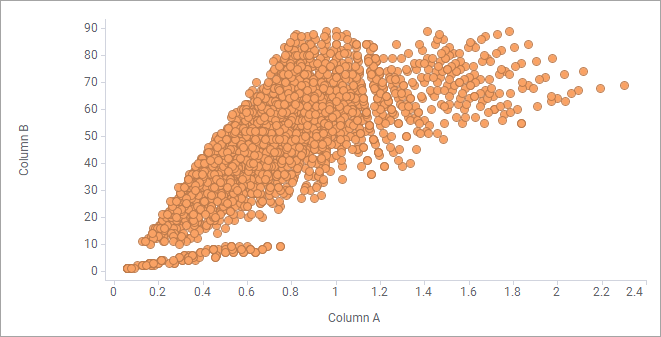

No gráfico de dispersão abaixo, parece que muitos marcadores se sobrepõem totalmente.

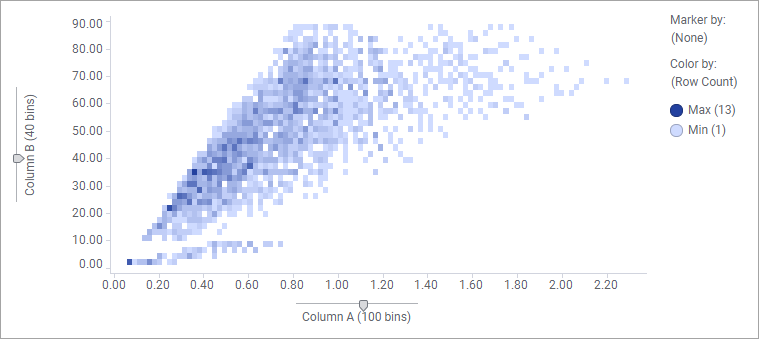

Se você seguir o procedimento acima, o gráfico criado indica a densidade, permitindo que as cores reflitam quantas linhas de dados os marcadores em bloco representam.


Gráfico de densidade
