Usando marcadores em bloco

Um uso especial de formas de marcador em um gráfico de dispersão são marcadores em bloco. Marcadores em bloco têm forma de retângulos, exibidos sem lacunas em uma grade, e quaisquer rótulos adicionados são sempre centralizados.

Por exemplo, se você alterar os marcadores no gráfico de dispersão superior para marcadores em bloco, obterá o gráfico de dispersão abaixo dele.

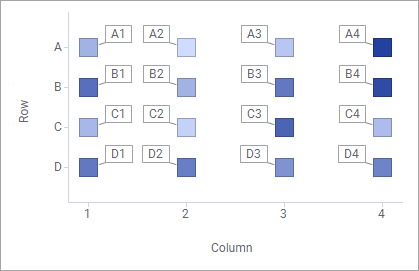

Marcadores a serem colocados em bloco

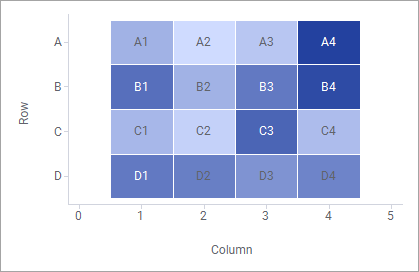

Marcadores em bloco

Antes de Iniciar

Um gráfico de dispersão é criado.

Procedimento

  1. Clique com o botão direito do mouse no gráfico de dispersão e selecione Propriedades.
  2. No pop-over Propriedades, selecione Forma.
    A seção Forma é exibida.
  3. Selecione Marcadores lado a lado.

Exemplo

Um exemplo de um gráfico de dispersão com marcadores em bloco (também conhecido como mapa de bolacha) é útil ao visualizar e analisar testes de semicondutores e matrizes, porque se assemelha ao layout real.

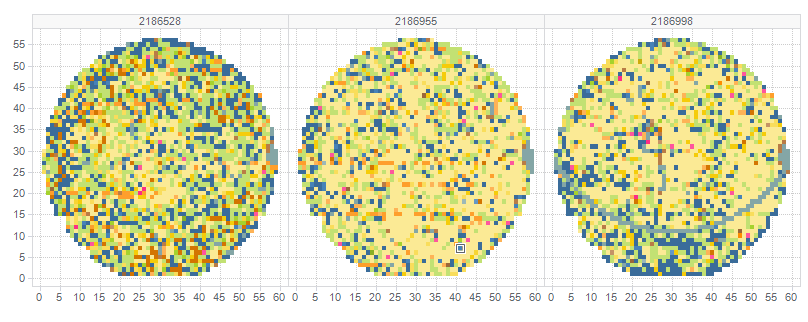

Mapa de bolacha

Para mais exemplos, consulte Criando um gráfico de densidade.
