Создание диаграммы плотности

Диаграмма плотности показывает, как числовые данные, сгруппированные в интервалы, распределены по осям X и Y. Визуализировать плотность, то есть то, в какой степени маркеры полностью перекрываются друг другом, можно с помощью параметра «Цвет по».

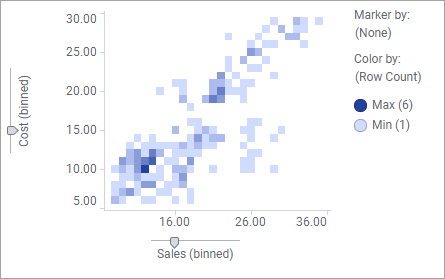

Диаграмма плотности

Маркеры, представляющие собой сгруппированные значения, имеют форму плиток в сетке.

Диаграмма плотности создается на основе визуализации точечной диаграммы, но предварительно сконфигурированная диаграмма плотности может отобразиться как одна из рекомендованных визуализаций, когда происходит выбор двух столбцов числовых данных во всплывающем окне Данные в анализе. Затем эту диаграмму можно добавить, просто перетащив ее на холст визуализации. Если требуется создать диаграмму плотности с нуля, выполните описанную ниже процедуру.

Процедура

  1. На панели разработки щелкните Типы визуализации, чтобы открыть всплывающее меню.
  2. Перетащите тип визуализации Точечная диаграмма в нужную позицию на странице анализа.
    Будет представлена подсказка о точечной диаграмме.
  3. Выберите числовой столбец для отображения на оси X.
  4. Выберите числовой столбец для отображения на оси Y.
  5. Выполните автоматическое группирование на осях X и Y.
  6. Убедитесь, что для параметра Маркировка по установлено значение «(Нет)».
  7. Установите для параметра Цвет по значение «(Число строк)».
  8. Щелкните точечную диаграмму правой кнопкой мыши и выберите пункт Свойства.
    Отобразится всплывающее меню Свойства.
  9. Выберите Фигура.
    Откроется раздел Фигура.
  10. Выберите Мозаичные маркеры.
  11. Перетащите ползунки на осях, чтобы настроить число групп.

Пример

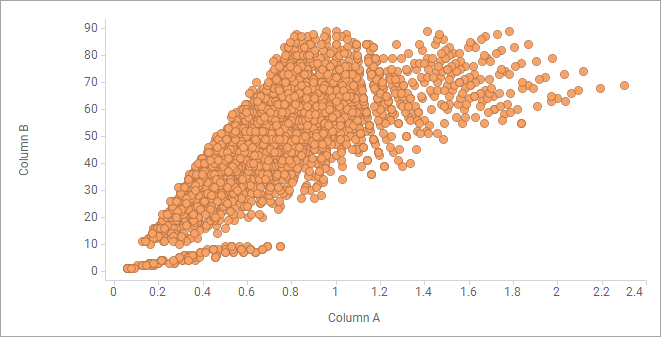

На приведенной ниже точечной диаграмме кажется, что многие маркеры полностью перекрывают друг друга.

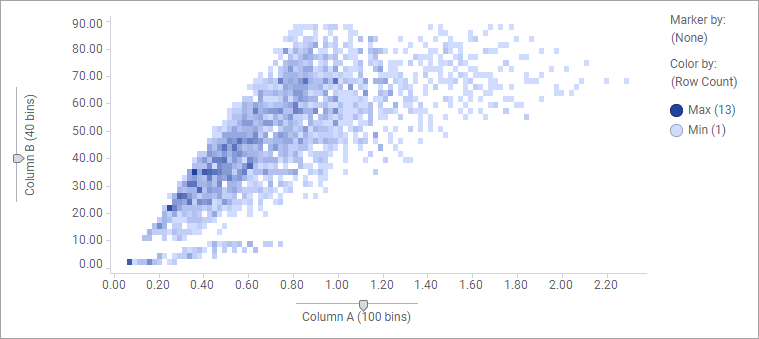

Описанная выше процедура позволяет получить диаграмму плотности, где цвета отражают количество строк данных, которые представляют мозаичные маркеры.


Диаграмма плотности
