Использование мозаичных маркеров

Мозаичные маркеры — это специальная форма маркеров на точечной диаграмме. Мозаичные маркеры имеют форму прямоугольников, которые отображаются без промежутков в сетке. Любые добавленные метки всегда размещены по центру.

Например, если вы измените маркеры на верхней точечной диаграмме на мозаичные, под ней появится еще одна точечная диаграмма.

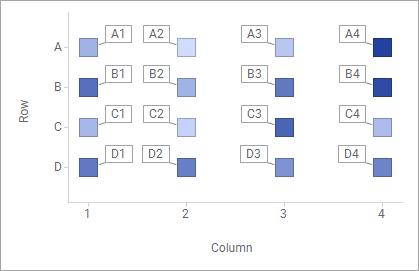

Маркеры, которые необходимо сделать мозаичными

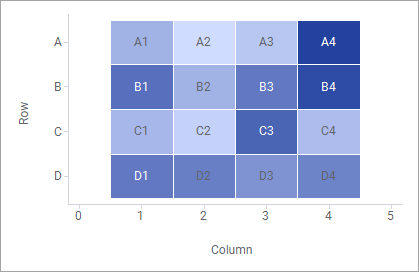

Мозаичные маркеры

Подготовка

Будет создана точечная диаграмма.

Процедура

  1. Щелкните точечную диаграмму правой кнопкой мыши и выберите пункт Свойства.
  2. Во всплывающем меню Свойства выберите Фигура.
    Откроется раздел Фигура.
  3. Выберите Мозаичные маркеры.

Пример

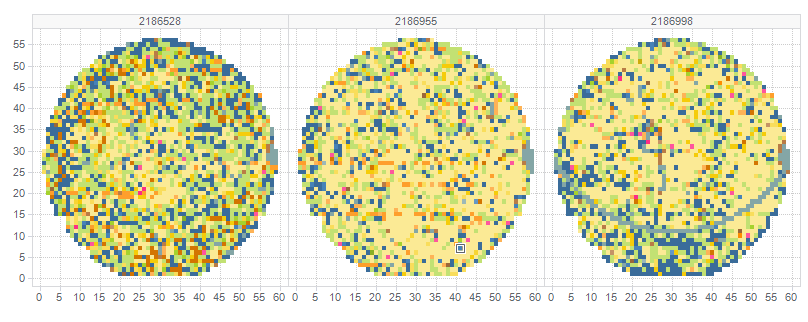

Пример точечной диаграммы с мозаичными маркерами (также известной как схема заготовки) полезен при визуализации и анализе тестов полупроводников и пластин, поскольку он похож на фактический макет.


Схема заготовки

Дополнительные примеры см. в разделе Создание графика плотности распределения.
