Création d'un diagramme en cascade

Un diagramme en cascade montre comment une valeur est modifiée après avoir été affectée par différents facteurs, qui l'augmentent ou qui la diminuent. La valeur obtenue est ainsi présentée.

Le diagramme en cascade peut, par exemple, être utilisé pour visualiser le développement d'une valeur au cours du temps ou les contributions de différents facteurs à un total.

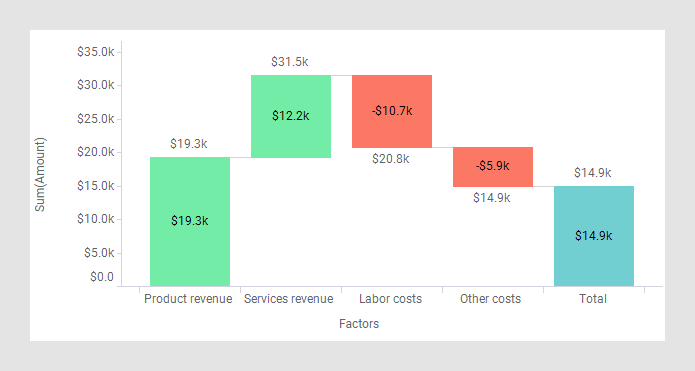

Diagramme en cascade

La valeur de départ et la valeur obtenue dans la visualisation sont représentées par des barres. Les modifications de la valeur sont représentées au milieu par des blocs flottants qui indiquent les hauts et les bas. Des lignes de transition peuvent être ajoutées entre les différents blocs, ceci afin de suivre le développement d'une valeur du début à la fin.

Par défaut, les modifications positives de la valeur sont indiquées par une couleur verte, alors que les modifications négatives de la valeur sont indiquées par une couleur rouge. Vous pouvez définir des règles de coloration différentes si vous le souhaitez.

Le cas échéant, des barres représentant les totaux calculés de manière intermédiaire peuvent être affichées.

En fonction de la façon dont vos données sont organisées, dans un format long/étroit ou court/large, le diagramme en cascade est créé de manière légèrement différente. Les tables de données ci-dessous contiennent toutes deux les mêmes statistiques sur les changements de population au cours du temps, mais elles sont organisées différemment.

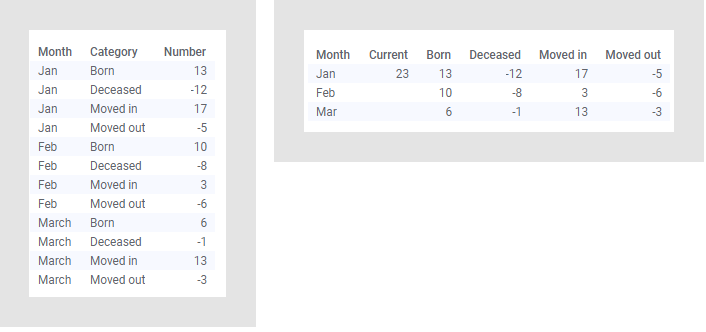

Tables de données

Dans la table de données au format long/étroit à gauche, les nombres sont fournis dans une unique colonne de données. Dans la table de données au format court/large à droite, les nombres sont divisés en plusieurs colonnes de données. Les procédures de création de diagrammes en cascade à partir des valeurs d'une unique colonne de données et des valeurs divisées en plusieurs colonnes sont décrites par la suite.

Diagramme en cascade à partir d'une unique colonne (données au format long/étroit)

Procédure

  1. Dans la barre de création, cliquez sur Types de visualisation pour ouvrir le menu volant.
  2. Faites glisser le type de visualisation Diagramme en cascade vers la position souhaitée sur la page d'analyse.
    Une suggestion de diagramme en cascade est présentée.
  3. Sur l'axe Valeur, sélectionnez la colonne contenant les valeurs à visualiser.
  4. Sélectionnez le type de valeur agrégée à afficher pour la colonne sélectionnée.
    Remarque : Comme le diagramme en cascade ajoute des valeurs par définition, assurez-vous que le type d'agrégation est pertinent. Le type d'agrégation Sum (Somme) est généralement sélectionné.
  5. Sur l'axe Catégorie, sélectionnez la colonne contenant les facteurs modifiés par la valeur.

Résultats

Le diagramme en cascade est dessiné en représentant les blocs de valeurs positives en vert et les blocs de valeurs négatives en rouge.
Remarque : La coloration prédéfinie en vert et rouge peut être modifiée en utilisant le sélecteur Colorer par.
Conseil : Vous pouvez spécifier un autre ordre dans lequel les facteurs sont dessinés. Pour plus d'informations, consultez Modification de l'ordre de tri par défaut des valeurs d'une colonne.

Exemple

Le diagramme en cascade ci-dessous est basé sur la table de données ci-dessus avec des nombres d'une colonne unique. Il offre une vue d'ensemble des changements de population pour une période de temps complète.

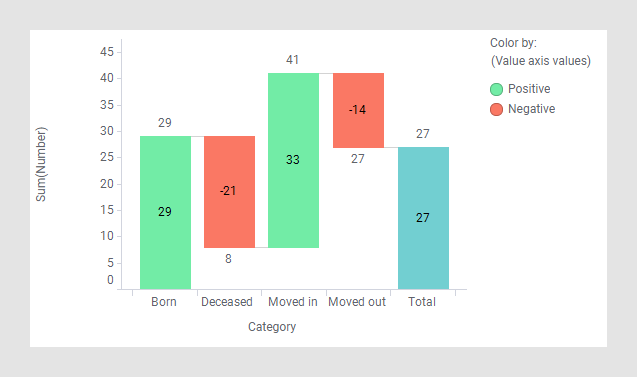

Diagramme en cascade à partir d'une colonne

Diagramme en cascade à partir de plusieurs colonnes (données au format court/large)

Procédure

  1. Dans la barre de création, cliquez sur Types de visualisation pour ouvrir le menu volant.
  2. Faites glisser le type de visualisation Diagramme en cascade vers la position souhaitée sur la page d'analyse.
    Une suggestion de diagramme en cascade est présentée.
  3. Sur l'axe Valeur, sélectionnez les colonnes contenant les valeurs à visualiser.
    Remarque : Lorsque le nombre de colonnes ajoutées à un axe dépasse trois, le nom de chaque colonne ne s'affiche plus. Seul le nombre de colonnes sélectionnées s'affiche.
  4. Pour chaque colonne sélectionnée sur l'axe Valeur, sélectionnez le type de valeur agrégée à afficher.
    Remarque : Comme le diagramme en cascade ajoute des valeurs par définition, assurez-vous que le type d'agrégation est pertinent. Le type d'agrégation Sum (Somme) est généralement sélectionné.
  5. Sur l'axe Catégorie, assurez-vous que (Noms de colonne) est sélectionné.

Résultats

Le diagramme en cascade est dessiné en représentant les blocs de valeurs positives en vert et les blocs de valeurs négatives en rouge.
Remarque : La coloration prédéfinie en vert et rouge peut être modifiée en utilisant le sélecteur Colorer par.

Exemple

Ce diagramme en cascade est basé sur la table de données ci-dessus avec les nombres fournis dans plusieurs colonnes. Il offre la même vue d'ensemble des changements de population que celle illustrée ci-dessus.

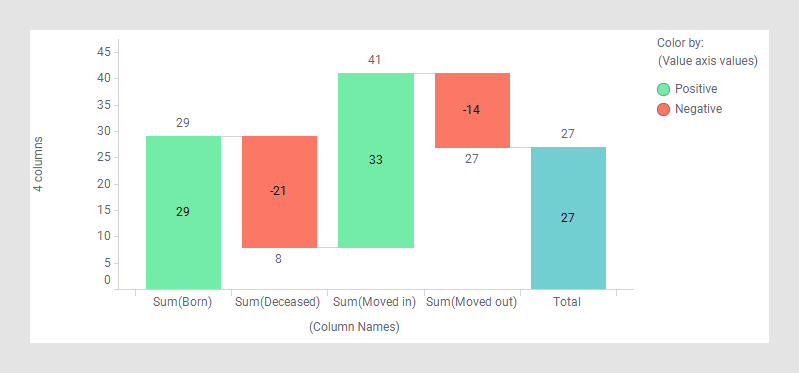

Diagramme en cascade à partir de plusieurs colonnes
