Ajout d'une couche de marqueurs

Les marqueurs affichent les coordonnées de position sur une carte. Les marqueurs sont des formes personnalisables qui sont placés sur la carte en fonction des coordonnées de position (latitudes et longitudes) ou en fonction des informations géographiques fournies dans vos données, qui représentent des codes postaux, villes, comtés, régions ou pays.

Avant de commencer

Les données doivent contenir les informations géographiques ou de position. Si les données ne contiennent pas de coordonnées géographiques (latitude et longitude), les marqueurs peuvent être placés automatiquement au milieu des zones administratives prises en charge.

Procédure

  1. Cliquez avec le bouton droit sur la visualisation de cartographie, puis choisissez Propriétés dans le menu.
    La boîte de dialogue Propriétés s’affiche et la boîte de dialogue Cartographie affiche les couches actuellement actives, par ordre de couche, de haut en bas.
  2. Cliquez sur Ajouter une nouvelle couche en bas de la liste Cartographie.
    La liste des options de couche s'affiche.
  3. Cliquez sur Couche de marqueurs dans la liste.
  4. Dans le menu qui s'ouvre, sélectionnez la table de données depuis laquelle vous souhaitez ajouter des marqueurs : soit l'une de vos tables de données en haut du menu, soit l'une des tables de géocodage disponibles.
    La couche de marqueurs est ajoutée à la liste des couches Cartographie, la liste Propriétés pour la couche s'affiche et la couche est ajoutée à la cartographie avec ses paramètres par défaut.
  5. Facultatif : Glissez-déplacez la couche vers une autre position dans la liste.
  6. Vérifiez les propriétés de la cartographie pour affiner l'affichage.
    Conseil : Vous pouvez réutiliser les paramètres d'une couche existante. Sélectionnez l'option Dupliquer la couche dans la fenêtre contextuelle Propriétés pour dupliquer la couche sélectionnée dans la même cartographie ou pour ajouter une copie d'une couche d'une autre cartographie dans l'analyse. Consultez la rubrique Duplication d'une couchepour obtenir des instructions détaillées.

Positionnement des marqueurs sur la carte

Utilisez les paramètres de la propriété Emplacement géographique si vous souhaitez apporter des modifications dans la tentative automatique de placement des éléments géographiques. Sélectionnez l'option Basé sur le nom (géocodage) pour placer des marqueurs en fonction du nom géographique dans les données. Les marqueurs des noms géographiques sont positionnés automatiquement (au moyen des tables de géocodage) sur les coordonnées géographiques sur la carte. Pour plus d'informations sur le géocodage, reportez-vous à la rubrique d'aide Qu'est-ce que le géocodage ? dans Spotfire Analyst Sélectionnez l'option Basé sur les coordonnées pour placer des marqueurs en utilisant les colonnes dans vos données contenant des coordonnées.

Exemple de couche de marqueurs

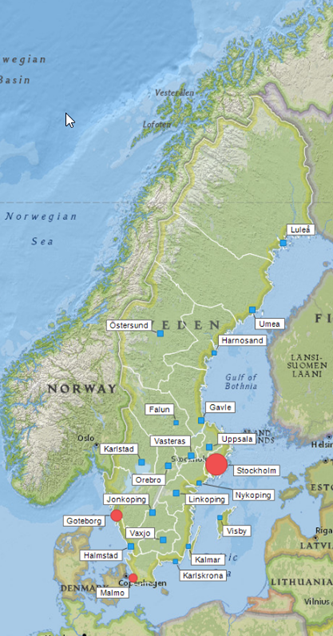

Cette cartographie présente la Suède avec une couche de fonctions quasiment transparente laissant apparaître les limites des comtés, ainsi qu'une couche de marqueurs ayant les propriétés suivantes.

  • La propriété Titre est définie surSweden county capitals.
  • La propriété Apparence est définie sur opaque.
  • La propriété Données est définie surSweden county capitals, avec marquage.
  • La propriété Emplacement géographique est définie sur Basé sur les coordonnées.
  • La propriété Forme est définie sur Forme par valeurs de colonne et la colonne est définie sur les villes de plus de 200 000 habitants. (Trois villes, Stockholm, Malmö et Göteborg, remplissent cette condition (TRUE), c'est pourquoi leur forme sont des cercles pleins, tandis que les autres capitales de comté sont représentées par des carrés pleins.)
  • La propriété Légende est configurée pour s'afficher avec les éléments Marquage, Colorer par, Forme par et Taille par disponibles.
  • La propriété Couleur est définie sur Schéma de couleurs avec deux couleurs et la propriété Colorer par est définie sur Sum(Population 2015) de sorte que les petites villes apparaissent en bleu et les grandes villes en rouge.
  • La propriété Taille est définie sur Taille parSum(Population 2015) avec une taille de marqueur légèrement agrandie. (La taille du marqueur pour Stockholm est considérablement plus importante, mais les plus petits marqueurs restent bien visibles.)
  • La propriété Ordre de dessin n'est pas définie, car la carte n'a pas de marqueurs qui se chevauchent.
  • La propriété Répartition aléatoire n'est pas définie, car la carte n'a pas de marqueurs qui se chevauchent.
  • La propriété Connexion ligne n'est pas définie.
  • La propriété Intitulés est définie pour afficher le nom de toutes les capitales de comtés.


marqueurs affichés sur une carte

  • Affichage des directions à l'aide de la rotation de marqueur dans une cartographie
    Certaines formes de marqueur (par exemple, les flèches) indiquent des directions. Si, dans une couche de marqueurs de cartographie, vous faites pivoter de tels marqueurs, vous pouvez visualiser les directions des mouvements. Ce dont vous avez besoin est une colonne qui contient des valeurs pouvant être interprétées comme degrés.
