Fehlerbalken

Die Daten sind möglicherweise nicht immer genau, beispielsweise können in Messdaten Fehlertoleranzen vorhanden sein. Wenn es notwendig ist, die Unsicherheit in den Daten zu visualisieren, können Sie Fehlerbalken verwenden, um statistische Fehlerwahrscheinlichkeiten oder tatsächliche Fehler anzuzeigen. Die Fehlerbalken stellen die oberen und unteren Grenzen der Daten in Bezug auf den Wert eines Datenpunkts dar und können zu Datenpunkt in Balkendiagrammen, Liniendiagrammen und Streudiagrammen hinzugefügt werden.


Fehlerbalken

Bei all diesen drei Arten von Visualisierungen können obere und untere vertikale Fehlerbalken gezeichnet werden. In Streudiagrammen können die Fehlerbalken auch horizontal gezeichnet werden.

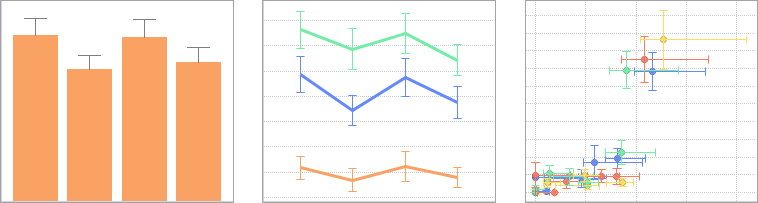

Datenpunkt mit Fehlerbalken

Wenn im Achsenselektor mehrere Spalten ausgewählt sind, können Sie für jede der Spalten unterschiedliche Fehlerbalken angeben.

Anmerkung: Wenn Sie Fehlerbalken in Balkendiagrammen verwenden, stellen Sie sicher, dass im Balkendiagramm nebeneinander angeordnete Balken verwendet werden.
Bei der Angabe der Länge der Fehlerbalken haben Sie verschiedene Optionen. Sie haben folgende Möglichkeiten:
  • Lassen Sie die Länge die tatsächlichen Werte in einer Datenspalte darstellen, die absolute Fehlerzahlen enthält.
  • Verwenden Sie für aggregierte Visualisierungselemente eine der vordefinierten Aggregationsmethoden, z. B. Standardfehler (StdErr) oder Standardabweichung (StdDev).
  • Definieren Sie Ihre eigene Methode, indem Sie einen Ausdruck schreiben.
Dies bedeutet, dass Sie Fehlerbalken auch für andere Zwecke als die Anzeige von Datenunsicherheiten verwenden können.
Anmerkung: Fehlerbalken werden relativ zu einem Datenpunkt gezeichnet. In einem Balkendiagramm wird beispielsweise ein oberer Fehlerbalken mit dem oberen Rand eines Balkens als Ausgangspunkt gezeichnet.

Weitere Informationen zur Verwendung der Fehlerbalken finden Sie unter Hinzufügen von Fehlerbalken.
