Hinzufügen von Fehlerbalken

In der Regel werden Fehlerbalken verwendet, um die Unsicherheit in den Daten zu visualisieren. Sie können sie zu Visualisierungselementen in Balken-, Linien- und Streudiagrammen hinzufügen. Der Grad der Unsicherheit eines Elementwerts wird durch die Länge des Fehlerbalkens angezeigt.

Tatsächlich können Sie Fehlerbalken verwenden, um auch andere Arten von Bereichen als Ungenauigkeiten in Werten anzugeben, da Sie verschiedene Optionen haben, um festzulegen, was die Längen der Fehlerbalken darstellen sollen. Die folgenden Beispiele zeigen verschiedene Anwendungsfälle.

Bei allen drei Arten von Visualisierungen, bei denen Fehlerbalken hinzugefügt werden können, können sowohl obere als auch untere vertikale Fehlerbalken gezeichnet werden. In Streudiagrammen können die Fehlerbalken auch horizontal gezeichnet werden.

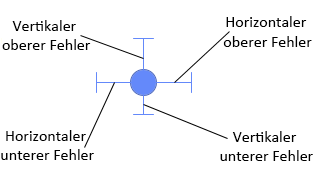

Datenpunkt mit Fehlerbalken

Prozedur

  1. Klicken Sie mit der rechten Maustaste auf die Visualisierung und wählen Sie im geöffneten Menü Eigenschaften aus.
  2. Klicken Sie im Popover Eigenschaften auf Fehlerbalken.
  3. Wählen Sie im Abschnitt Fehlerbalken unter Sichtbare Fehlerbalken die Option Vertikal, um einen vertikalen Fehler zu zeichnen Balken und Horizontal, um horizontale Fehlerbalken zu zeichnen.
    Das Kontrollkästchen Horizontal ist nur in Streudiagrammen verfügbar.
  4. Verwenden Sie die Selektoren Oberer Fehler und Unterer Fehler, um anzugeben, welche Art von Bereich angezeigt werden soll. In den folgenden Beispielen finden Sie verschiedene Optionen.
    Anmerkung: Die Fehlerbalken werden standardmäßig relativ zur Datenpunktposition in der Visualisierung gezeichnet.
  5. Geben Sie die Farbe der Fehlerbalken an:
    • Wählen Sie Wie die Markierung aus, damit ein Fehlerbalken dieselbe Farbe wie der zugehörige Datenpunkt hat.
    • Wählen Sie Benutzerdefiniert aus, um auf eine Palette zuzugreifen und eine andere Farbe festzulegen.
  6. Wählen Sie aus, ob Endaufsätze anzeigen für die Fehlerbalken aktiviert werden soll.
  7. Wählen Sie Fehlerbalken in Achsenbereich einschließen aus, um immer die gesamten Fehlerbalken anzuzeigen. Das bedeutet, dass der Bereich der Achsenskala in der Visualisierung automatisch erweitert wird, um die Fehlerbalken vollständig sichtbar zu machen.

Fehlerbalken basierend auf einer Aggregation

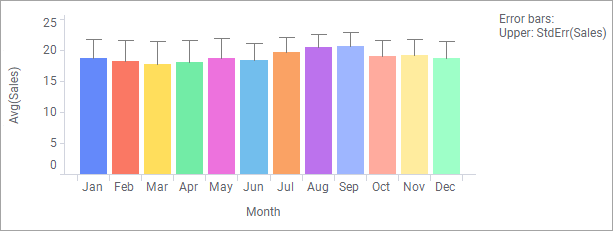

Das Balkendiagramm zeigt den durchschnittlichen Umsatz pro Monat während eines Jahres. Um die Unsicherheit in den Werten anzuzeigen, wurde der vordefinierte Standardfehler der Aggregationsmethode (StdErr) verwendet, um die Länge der Fehlerbalken zu berechnen.


Fehlerbalken basierend auf Aggregation

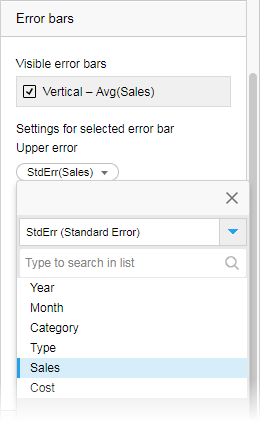

Die Einstellung wird unten angezeigt. Die Aggregation StdErr wird im Selektor Oberer Fehler angegeben.



Ein langer Fehlerbalken in diesem Beispiel bedeutet, dass die Konzentration der Werte, für die der Verkaufsdurchschnitt berechnet wurde, niedrig ist und daher der Durchschnittswert unsicher ist. Umgekehrt gibt ein kurzer Fehlerbalken an, dass die Konzentration der Werte hoch und damit auch der Durchschnittswert sicherer ist.

Fehlerbalken basierend auf absoluten Spaltenwerten

In der folgenden Datentabelle sind bereits berechnete Durchschnittswerte und geschätzte obere und untere Fehler in absoluten Werten aufgeführt. Wenn Sie für die Achse „Durchschnitt“ den oberen Fehler auf die Spalte „Absoluter oberer Fehler“ und den unteren Fehler auf die Spalte „Absoluter unterer Fehler“ in einem Streudiagramm festlegen, stellen die Fehlerbalken für jeden Mittelwert die tatsächlichen Werte in den beiden Fehlerspalten dar.


Fehlerbalken basierend auf absoluten Zahlen

Fehlerbalken basierend auf einem benutzerdefinierten Ausdruck

Anstelle einer vordefinierten Aggregationsmethode können Sie die Länge der Fehlerbalken angeben, indem Sie Ihren eigenen Ausdruck schreiben. Dies ist ein Beispiel, bei dem benutzerdefinierte Ausdrücke verwendet werden.

Diese einfache Datentabelle enthält acht Verkaufstransaktionen.

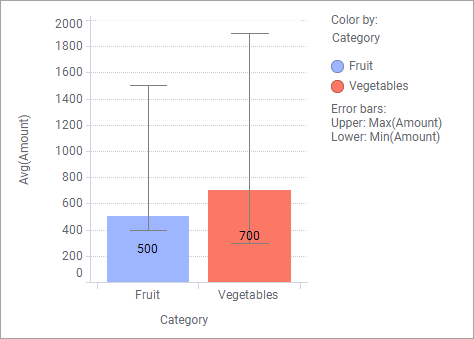

Angenommen, Sie möchten den durchschnittlichen Umsatz pro Kategorie in einem Balkendiagramm visualisieren und auch mithilfe von Fehlerbalken anzeigen, zwischen welchen Beträgen die Transaktionen variieren. Für diesen Fall wird ein benutzerdefinierter Ausdruck für die Fehlerbalkenberechnung benötigt. Wenn Sie die vordefinierten Max()- und Min()- Aggregationsmethoden für die Betragsspalte wie unten gezeigt direkt verwenden, wird die Abweichung falsch gezeichnet. Es sollte zum Beispiel 100–1000 für Obst anstelle von 400–1500 sein. Dies liegt daran, dass die Fehlerbalken immer relativ zum Datenpunkt gezeichnet werden. Das heißt, die obere Endkappe entspricht der Summe aus Durchschnittswert und Maximalbetrag (z. B. 700 + 1200 für Gemüse).



Klicken Sie mit der rechten Maustaste auf den Selektor Oberer Fehler, wählen Sie Benutzerdefinierter Ausdruck aus und geben Sie den Ausdruck ein, mit dem der Durchschnittswert vom maximalen Wert abgezogen wird:

Max([Amount]) - Avg([Amount])

Geben Sie auf die gleiche Weise für Unterer Fehler den folgenden Ausdruck ein:

Avg([Amount]) - Min([Amount])

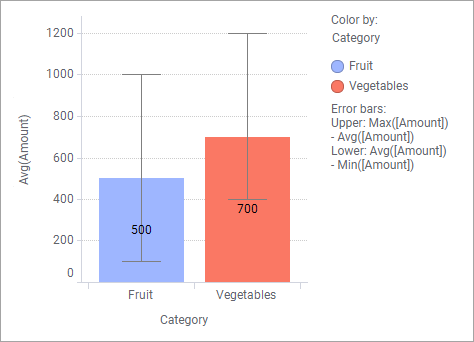

Daraufhin zeigen die Fehlerbalken im Balkendiagramm an, zwischen welchen Beträgen die Transaktionen variieren.
