Ajout d'une couche d'images

Avec une couche d'images, vous pouvez configurer votre cartographie pour utiliser des images en combinaison avec des données géographiques et non géographiques. Par exemple, vous pouvez ajouter une image d'arrière-plan et des marqueurs de position au-dessus de l'image.

Procédure

Cliquez avec le bouton droit sur la visualisation de cartographie, puis choisissez Propriétés dans le menu.
La boîte de dialogue Propriétés s’affiche et la boîte de dialogue Cartographie affiche les couches actuellement actives, par ordre de couche, de haut en bas.
Cliquez sur Ajouter une nouvelle couche en bas de la liste Cartographie.
La liste des options de couche s'affiche.
Dans la liste, cliquez sur Couche d'images.
La couche d'images est ajoutée à la liste des couches de la Cartographie et les Propriétés de la couche s'affichent.
Dans la section Image, cliquez sur Parcourir.
Accédez à l'image que vous souhaitez utiliser et ajoutez-la à votre cartographie.
L'image est chargée.
Remarque : Parfois, l'image que vous avez sélectionnée ne contient pas de métadonnées géographiques. Dans ces cas, une boîte de dialogue peut apparaître, vous informant que le système de référence des coordonnées doit être défini sur « Aucun » dans toutes les parties de la visualisation de la cartographie si vous envisagez d'utiliser l'image comme arrière-plan. Si vous souhaitez utiliser l'image comme arrière-plan, cliquez sur Oui. Le système de référence des coordonnées sera alors défini sur « Aucun » immédiatement. Si l'image ne doit pas être utilisée comme image d'arrière-plan, cliquez sur Non. Consultez le chapitre Déplacement et redimensionnement des images pour obtenir des exemples où les images non géographiques ne sont pas utilisées comme arrière-plans dans les cartes.
Vous pouvez éventuellement glisser et déplacer la couche vers une autre position dans la liste.

Conseil : Vous pouvez réutiliser les paramètres d'un calque existant. Sélectionnez Dupliquer la couche dans la fenêtre contextuelle Propriétés afin de dupliquer la couche sélectionnée dans la même cartographie ou pour ajouter une copie d'une couche d'une autre cartographie dans l'analyse. Consultez Duplication d'une couche pour obtenir des instructions détaillées.

Exemples de couches d'images

L'utilisation d'une image d'arrière-plan fonctionne de façon semblable à la carte de marqueurs, mais la configuration ne requiert pas de table de données cartographiques. Si vous utilisez une image GeoTIFF dans laquelle les informations géographiques sont incluses en tant que métadonnées dans le fichier image, l'image sera automatiquement positionnée de manière correcte. L'exemple ci-dessous montre une image GeoTIFF projetée sur une couche de cartes avec les marqueurs placés au-dessus de celle-ci.

Notez que pour que l'image GeoTIFF soit correctement placée sur la carte, elle doit inclure des métadonnées de projection, mais certaines projections ne sont pas prises en charge.

Pour les autres types de fichiers image, la table de données doit contenir les coordonnées X et Y pour que les repères soient correctement positionnés.

Une cartographie peut également être utilisée pour afficher des données non géographiques. L'exemple ci-dessous montre une cartographie dont l'arrière-plan est une image illustrant les trois types de temps ensoleillé, partiellement nuageux et pluvieux. Les marqueurs placés au-dessus de l'image montrent combien de jours du mois d'août ont été respectivement ensoleillés, partiellement nuageux et pluvieux.

Consultez le chapitre Positionnement de marqueurs sur une image d'arrière-plan pour en savoir plus sur cet exemple.

Vous pouvez choisir le mode d'affichage de l'image lorsqu'elle est agrandie par rapport à sa taille et sa résolution d'origine. Cochez la case Conserver les bords nets lors de l'augmentation de la résolution des images dans la section Apparence de la fenêtre contextuelle Propriétés si vous souhaitez conserver les bords nets (pixelisés) et éviter le lissage lors de l'agrandissement de l'image.

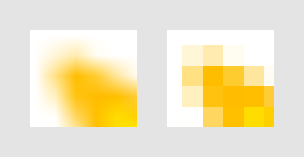

L'exemple ci-dessous montre la différence entre les deux options dans une image agrandie. Dans l'image de gauche, la case est décochée. Dans l'image de droite, la case est cochée.
