Création d'un graphique de coordonnées parallèles

Un graphique de coordonnées parallèles permet de comparer des valeurs de données qui sont de types ou de magnitudes très différents dans une seule visualisation. Les valeurs sont normalisées, puis présentées sous forme de points sur une ligne à raison d'un point par colonne de données. La visualisation est également utile pour examiner les tendances.

Pourquoi et quand exécuter cette tâche

Les valeurs normalisées sont exprimées en pourcentage. La valeur la plus basse dans une colonne de données est toujours définie sur 0 % et la valeur la plus élevée sur 100 %. Les valeurs intermédiaires sont recalculées en conséquence. La normalisation permet de visualiser des colonnes contenant des valeurs de magnitudes très différentes. Par exemple, une colonne contenant des valeurs comprises entre 0 et 1 et une colonne contenant des valeurs comprises entre 0 et 10 000 peuvent être visualisées en même temps dans le graphique de coordonnées parallèles.
Exemple de graphique de coordonnées parallèles.

Exemple de graphique de coordonnées parallèles.

Les valeurs peuvent représenter des données agrégées ou non agrégées pour le point de données en question. Une valeur agrégée peut être, par exemple, une somme, une moyenne ou la première valeur d'une colonne de données.

Les axes importants sont les axes Aligner par et Colorer par dans la légende. Ces axes sont utilisés pour sélectionner les colonnes pour lesquelles vous souhaitez présenter les valeurs sous la forme de lignes.

Par exemple, le graphique de coordonnées parallèles ci-dessus est basé sur les montants d'achat totaux des clients dans les différents rayons d'un magasin. Chaque client est représenté par une ligne, ce qui permet d'examiner les tendances d'achat. À titre d'illustration, consultez la ligne suivante. Ce client semble dépenser d'importantes sommes principalement aux rayons Meubles, Jardin et Épicerie, mais également au rayon Électronique. En revanche, les dépenses au rayon Jouets sont relativement faibles.

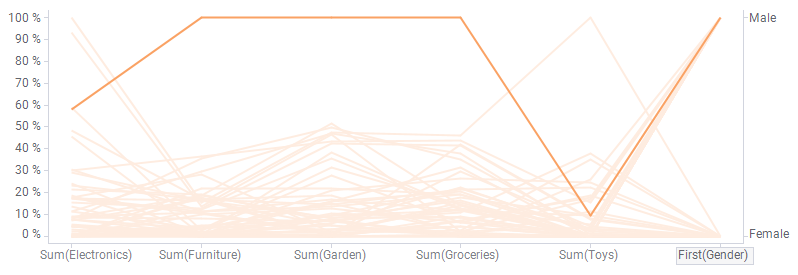

Graphique de coordonnées parallèles qui affiche les tendances d'achat des clients.

Graphique de coordonnées parallèles qui affiche les tendances d'achat des clients.

Remarque : L'échelle est indépendante pour chacune des colonnes. C'est pourquoi vous ne devez pas comparer la hauteur d'une ligne dans une colonne à la hauteur d'une ligne dans une autre colonne. Par exemple, le montant réel que le client a dépensé au rayon Jouets ci-dessus peut être plus élevé que le montant dépensé dans les autres rayons.

Il est possible également de visualiser des valeurs de colonnes catégorielles. Notez la colonne Genre tout à droite, dans laquelle les clients hommes et femmes sont divisés en différentes valeurs sur l'échelle des pourcentages.

Procédure

Dans la barre de création, cliquez sur Types de visualisation pour ouvrir le menu contextuel.
Faites glisser le type de visualisation Graphique de coordonnées parallèles vers la position souhaitée sur la page d'analyse.
Une suggestion de graphique de coordonnées parallèles est présentée.
Sélectionnez les colonnes de données que vous souhaitez inclure dans la visualisation.
1. Cliquez sur l'axe horizontal.
  Le bouton Sélectionner des colonnes... s'affiche.
2. Cliquez dessus pour ouvrir la boîte de dialogue Sélectionner des colonnes.
  Vous trouverez ci-dessous un exemple de boîte de dialogue.
3. Dans la boîte de dialogue, spécifiez les colonnes de votre choix et leur ordre d'affichage à l'aide des boutons situés au milieu.
Sélectionnez l'agrégation à appliquer à chacune des colonnes à afficher.
1. Sélectionnez la colonne dans la liste Colonnes sélectionnées.
2. Dans la liste déroulante Agrégation, sélectionnez le type d'agrégation souhaité.
3. Cliquez sur Fermer.
Sur l’axe Ligne ou Couleur, sélectionnez les colonnes pour lesquelles vous souhaitez présenter les valeurs sous la forme de lignes.

Exemple

La table de données ci-dessous répertorie des informations sur les hôtels d'une station touristique. Les valeurs contenues dans les colonnes sont de types très différents et, de ce fait, impossibles à comparer entre elles.
Table de données qui affiche des informations sur les hôtels.

Table de données qui affiche des informations sur les hôtels.

En créant le graphique de coordonnées parallèles ci-dessous avec une ligne par hôtel, vous pouvez comparer les hôtels et trouver celui qui vous convient. Ici, l'axe Couleur est utilisé pour diviser les données par hôtel.

Graphique de coordonnées parallèles avec une ligne par hôtel.

Le Waterfront semble un bon choix : vous bénéficiez d'une grande chambre à un prix raisonnable et l'hôtel n'est pas très éloigné de la plage et de la ville. En outre, le petit-déjeuner est inclus dans le prix et le classement global est bon.

Remarque : Les valeurs réelles d'une colonne peuvent être affichées sur le côté droit de la visualisation. Il vous suffit de cliquer sur l'intitulé de l'axe des X de la colonne qui vous intéresse.
