Création d'un histogramme empilé

Dans un histogramme empilé, les barres sont divisées en segments colorés placés les uns au-dessus des autres. La hauteur totale d'une barre indique la valeur numérique d'une certaine catégorie et la hauteur des segments représente la part des différents composants dans cette valeur.


Histogramme empilé avec axes

Pour plus d'informations sur l'histogramme le plus simple, à savoir un histogramme sans segments colorés, reportez-vous à la section Création d'un histogramme.

Dans un histogramme empilé, l'axe Couleur de la légende est un des axes principaux en plus des axes Valeur et Catégorie décrits dans la section Création d'un histogramme. L'axe Couleur est utilisé pour diviser les données des différentes catégories présentées sur l'axe Catégorie en d'autres catégories.

Un autre exemple d'affichage d'histogrammes à segments est l'histogramme à barres juxtaposées. Pour plus d'informations, reportez-vous à la section Création d'un histogramme à barres juxtaposées. Dans un histogramme à barres juxtaposées, vous pouvez facilement comparer la hauteur des segments du fait qu'ils sont placés les uns à côté des autres.

Les catégories, ou segments, qui résultent de la division d'une barre peuvent être de types différents, comme le montre l'illustration suivante : des colonnes entières que vous souhaitez comparer ou des valeurs catégorielles dans une colonne.


Comparaison des colonnes et des valeurs de colonnes

Selon ce que les segments doivent représenter, vous disposez de plusieurs méthodes pour créer un histogramme empilé.

Comparaison de colonnes de données

Procédure

  1. Dans la barre de création, cliquez sur Types de visualisation pour ouvrir le menu volant.
  2. Faites glisser le type de visualisation Histogramme vers la position souhaitée sur la page d'analyse.
    Un histogramme vous est proposé.
  3. Sur l'axe Valeur, sélectionnez les colonnes dont vous souhaitez comparer les valeurs numériques.
    Les barres sont divisées en segments empilés, de couleur différente. L'axe Couleur de la légende est défini sur (Noms de colonne), de sorte que chaque colonne sélectionnée est représentée par des segments de couleur spécifique.
  4. Pour chaque colonne sélectionnée sur l'axe Valeur, sélectionnez le type de valeur agrégée à afficher.
  5. Sur l'axe Catégorie, sélectionnez la colonne contenant les catégories que chaque barre représentera.

Exemple

Supposons que la table de données ci-dessous est chargée. Elle contient des achats d'appareils électroniques et de jouets effectués par les consommateurs dans différents magasins. Le genre est également enregistré.

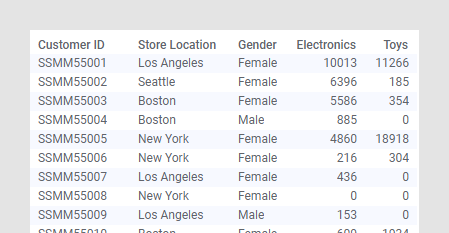

Table d'histogramme

Examinez les paramétrages effectués pour comparer les différences d'achat selon les magasins. Les sommes totales correspondant aux achats d'appareils électroniques et de jouets sont visibles, tout comme les parts respectives de ces achats dans la somme totale pour chaque magasin.

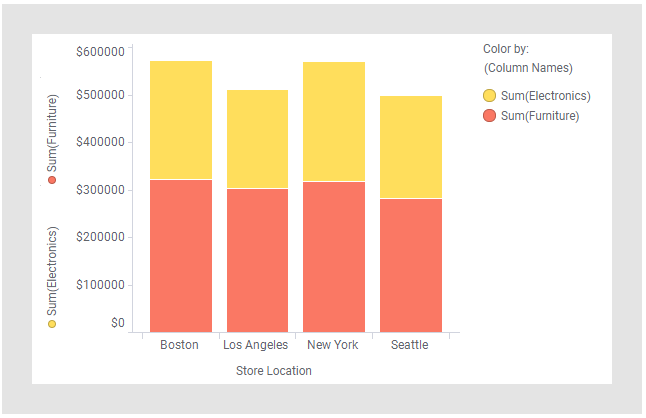

Comparaison des colonnes de l'histogramme

Comparaison de catégories dans une colonne

Procédure

  1. Dans la barre de création, cliquez sur Types de visualisation pour ouvrir le menu volant.
  2. Faites glisser le type de visualisation Histogramme vers la position souhaitée sur la page d'analyse.
    Un histogramme vous est proposé.
  3. Sur l'axe Valeur, sélectionnez la colonne dont vous voulez comparer les valeurs numériques.
  4. Sélectionnez le type de valeur agrégée à afficher pour la colonne sélectionnée.
  5. Sur l'axe Catégorie, sélectionnez la colonne contenant les catégories que chaque barre représentera.
  6. Sur l'axe Couleur de la légende, spécifiez la colonne contenant les catégories que les segments représenteront.

Exemple

Supposons que les données mentionnées dans l'exemple précédent sont chargées. Examinez les paramétrages sélectionnés pour afficher les achats d'appareils électroniques effectués par les hommes et par les femmes, respectivement, dans différents magasins.

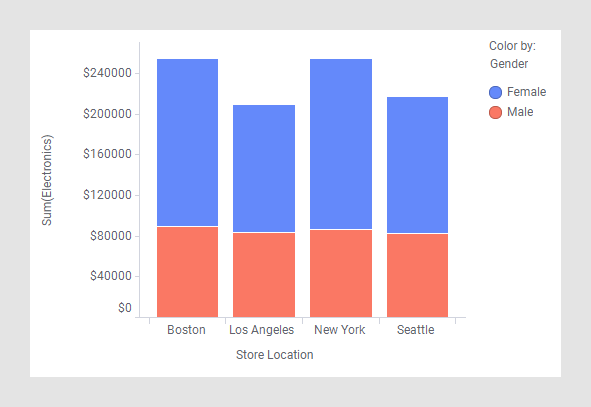

Histogramme empilé coloré par catégories de colonnes
